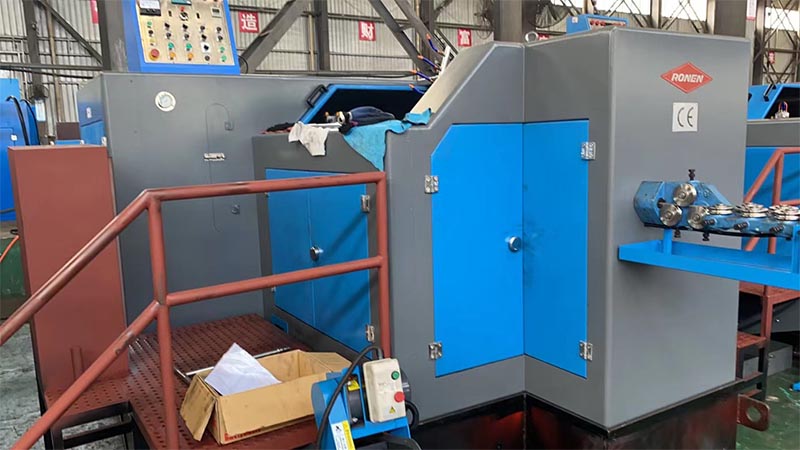

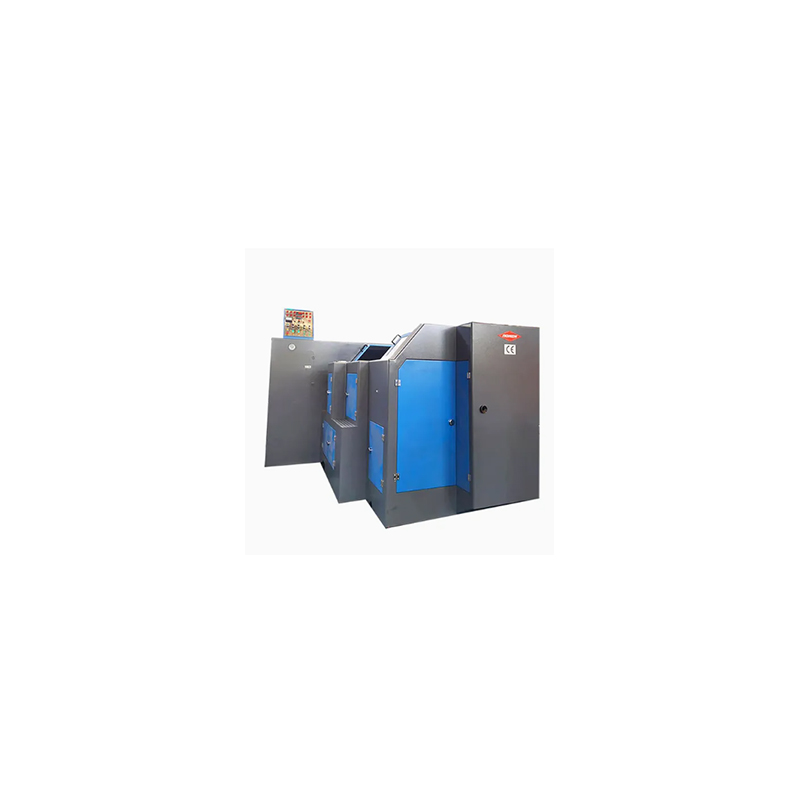

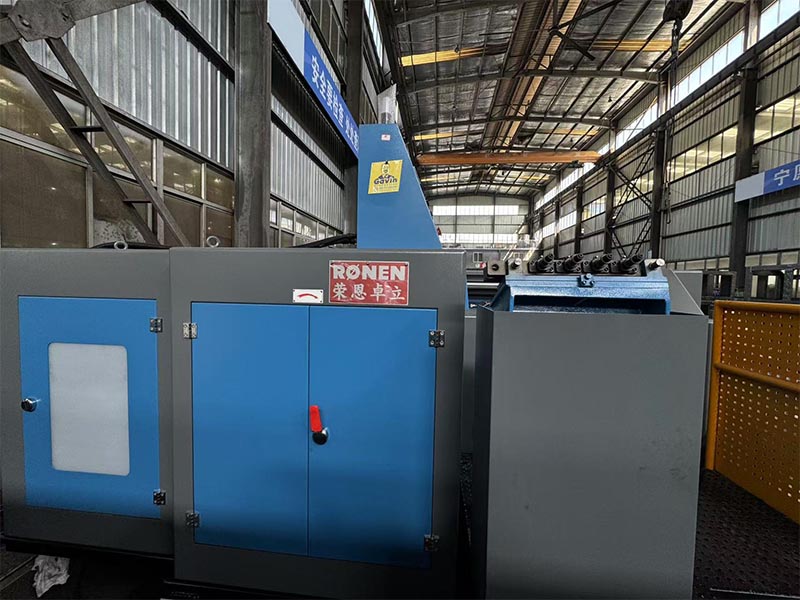

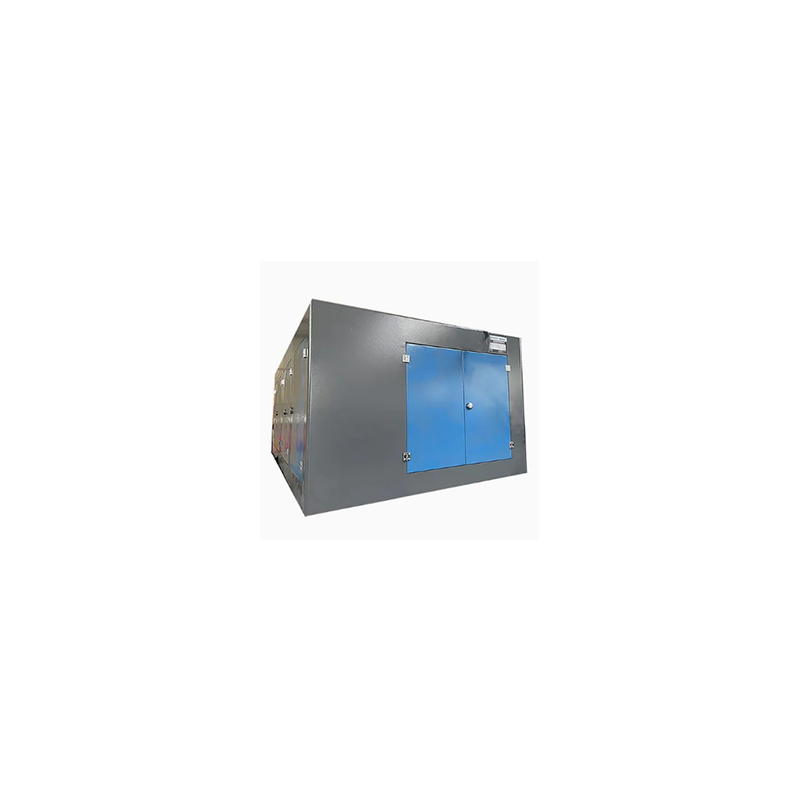

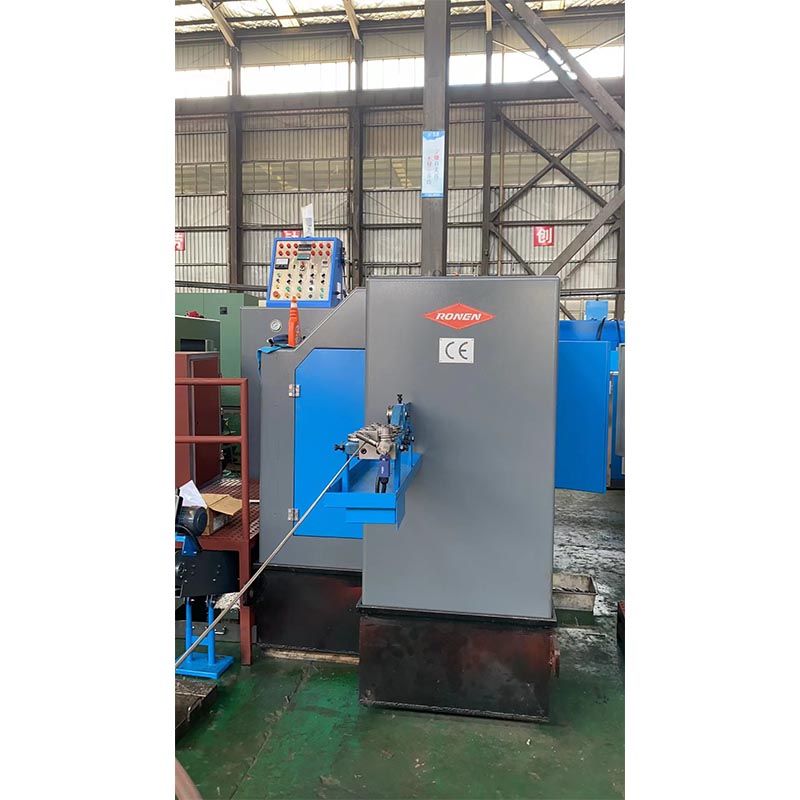

రోనెన్ ® కోల్డ్ ఫోర్జింగ్ 3 స్టేషన్ బోల్ట్ మాజీ మెషిన్ అనేది సరఫరాదారులకు అవసరమైన ఆస్తి, మూడు కోల్డ్ ఫోర్జింగ్ దశల ద్వారా బోల్ట్‌ను పూర్తి చేయడం: ఖాళీని అప్‌సెట్ చేయడం, తలని ఆకృతి చేయడం మరియు అదనపు వాటిని కత్తిరించడం. కేవలం స్టీల్ వైర్‌ను లోడ్ చేయండి, స్టేషన్‌ను సెట్ చేయండి మరియు యంత్రం స్వయంచాలకంగా పనిచేస్తుంది.
కోల్డ్ ఫోర్జింగ్ 3 స్టేషన్ బోల్ట్ మాజీ మెషిన్ కోల్డ్ ఎక్స్‌ట్రూషన్ పద్ధతిని ఉపయోగించి మూడు వేర్వేరు స్టేషన్ల ద్వారా మెటల్ వైర్‌ను క్రమంగా బోల్ట్ బ్లాంక్‌లుగా మారుస్తుంది. మూడు వర్క్‌స్టేషన్‌లు బాధ్యతలను స్పష్టంగా నిర్వచించాయి మరియు తుది ఉత్పత్తి పూర్తి తలతో బోల్ట్ ఖాళీగా ఉంది.
కోల్డ్ ఫోర్జింగ్ 3 స్టేషన్ బోల్ట్ మాజీ మెషిన్ అనేది బహుళ-స్టేషన్ కోల్డ్ ఫోర్జింగ్ మెషిన్, ఇది మూడు వరుస ప్రక్రియల ద్వారా బోల్ట్ హెడ్‌లను ఏర్పరుస్తుంది. కట్ వైర్ ఖాళీలు మూడు వేర్వేరు అచ్చులకు తెలియజేయబడతాయి. ప్రతి స్టేషన్‌లో, పంచ్ ఖాళీగా ఉంటుంది, క్రమంగా మెటల్‌ను నకిలీ చేస్తుంది మరియు చివరికి పూర్తి బోల్ట్ హెడ్‌ను ఏర్పరుస్తుంది. తక్కువ స్టేషన్లు ఉన్న యంత్రాలతో పోలిస్తే, ఇది మరింత సంక్లిష్టమైన బోల్ట్ హెడ్ జ్యామితిని ఏర్పరుస్తుంది.
ముందుగా, కాయిల్ నుండి వైర్‌ను కోల్డ్ ఫోర్జింగ్ 3 స్టేషన్ బోల్ట్ మాజీ మెషీన్‌లోకి ఫీడ్ చేయండి. వైర్ పూర్తిగా నిటారుగా ఉండేలా స్ట్రెయిటెనింగ్ పరికరం గుండా వెళుతుంది. అప్పుడు, అది షీరింగ్ మెషిన్ ద్వారా నిర్దిష్ట పొడవు యొక్క ఖాళీలుగా కత్తిరించబడుతుంది. మూడు ఏర్పాటయ్యే దశలకు అవసరమైన లోహాన్ని ఖచ్చితమైన మొత్తంలో అందించగలగడం వలన ఖాళీల యొక్క స్థిరత్వం చాలా ముఖ్యమైనది.
మెషిన్ యొక్క మొదటి స్టేషన్ వద్ద, కత్తిరించిన ఖాళీలు పంచ్ ద్వారా నొక్కబడతాయి. ప్రారంభ అప్‌సెట్టింగ్ ప్రక్రియ ఇక్కడ ప్రారంభమవుతుంది, లోహాన్ని ఖాళీగా ఉన్న ఒక చివరలో సేకరించి ప్రాథమిక, కఠినమైన ముందుగా రూపొందించిన ఆకారాన్ని ఏర్పరుస్తుంది. ఈ దశ తదుపరి స్టేషన్లలో మరింత ఖచ్చితమైన ఆకృతికి సిద్ధమవుతుంది.
| మోడల్ | యూనిట్ | RNBF-63S | RNBF-83S | RNBF-83SL | RNBF-103S | RNBF-103L | RNBF-133S | RNBF-133SL | RNBF-133L |
| ఫోర్జింగ్ స్టేషన్ | నం. | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 |
| ఫోర్జింగ్ ఫోర్స్ | కేజీఎఫ్ | 35.000 | 60.000 | 60.000 | 80.000 | 80.000 | 115.000 | 120.000 | 120.000 |
| మాక్స్.కట్-ఆఫ్ డయా | మి.మీ | ø8 | ø10 | ø10 |
ø12 |
ø12 |
ø15 |
ø15 |
ø15 |
| గరిష్టంగా కట్-ఆఫ్ పొడవు | మి.మీ | 80 | 80 | 115 | 135 | 185 | 145 | 190 | 265 |
| అవుట్పుట్ రేటు | pcs/నిమి | 150-240 | 130-200 | 120-190 | 100-160 | 85-140 | 90-160 | 80-120 | 60-100 |
| P.K.P.స్ట్రోక్ | మి.మీ | 12 | 15 | 18 | 30 | 30 | 30 | 40 | 40 |
| K.O.స్ట్రోక్ | మి.మీ | 70 | 70 | 92 | 118 | 160 | 110 | 175 | 225 |
| ప్రధాన రామ్ స్ట్రోక్ | మి.మీ | 110 | 110 | 160 | 190 | 262 | 190 | 270 | 380 |
| ప్రధాన మోటార్ శక్తి | Kw | 11 | 15 | 18.5 | 22 | 22 | 30 | 37 | 37 |
| మొత్తం మసకబారడం. ఆఫ్ కట్ ఆఫ్ డై | మి.మీ | ø30x45L | ø35x50L |
ø35x50L |
ø45x59L |
ø45x59L |
ø63x69L |
ø63x69L |
ø63x69L |
| ఓవరాల్ dims.of punch die | మి.మీ | ø40x90L |
ø45x90L |
ø45x125L |
ø53x115L |
ø53x115L |
ø60x130L |
ø60x130L |
ø60x229L |
| మెయిన్ డై యొక్క మొత్తం మసకబారుతుంది | మి.మీ | ø50x85L |
ø60x85L |
ø60x130L |
ø75x135L |
ø75x185L |
ø86x135L |
ø86x190L |
ø86x305L |
| డై పిచ్ | మి.మీ | 60 | 70 | 70 | 90 | 94 | 110 |
110 |
110 |
| సుమారు.బరువు | టన్ను | 6.5 | 11.5 | 12 | 15 | 19.5 | 20 | 26 | 31 |
| వర్తించే బోల్ట్ డయా | మి.మీ | 3-6 | 5-8 | 6-10 | 6-10 | 8-12.7 | 8-12.7 | 8-12.7 | 8-12.7 |
| షాంక్ పొడవు ఖాళీ | మి.మీ | 10-65 | 10-65 | 15-90 | 15-100 | 20-152 | 20-100 | 20-160 | 50-220 |
| మొత్తం మసకబారుతుంది | మి.మీ | 5300*2900*2300 | 6000*3100*2500 | 6500*3100*2500 | 7400*3500*2800 | 9000*3400*2900 | 7400*3500*2800 | 10000*3690*2900 | 10000*3690*3000 |
కోల్డ్ ఫోర్జింగ్ 3 స్టేషన్ బోల్ట్ మాజీ మెషిన్ యొక్క లక్షణం ఏమిటంటే, దాని పని స్థానాలు సర్దుబాటు చేయగలవు మరియు ఇది బలమైన అనుకూలతను కలిగి ఉంటుంది. ప్రతి వర్క్‌స్టేషన్ వద్ద వర్తించే ఒత్తిడి మరియు అచ్చు యొక్క స్థానం స్వతంత్రంగా సర్దుబాటు చేయబడతాయి. అచ్చు స్ప్లిట్ రకానికి చెందినది మరియు పూర్తి భర్తీ అవసరం లేదు, తద్వారా అచ్చు ధర ఆదా అవుతుంది.
