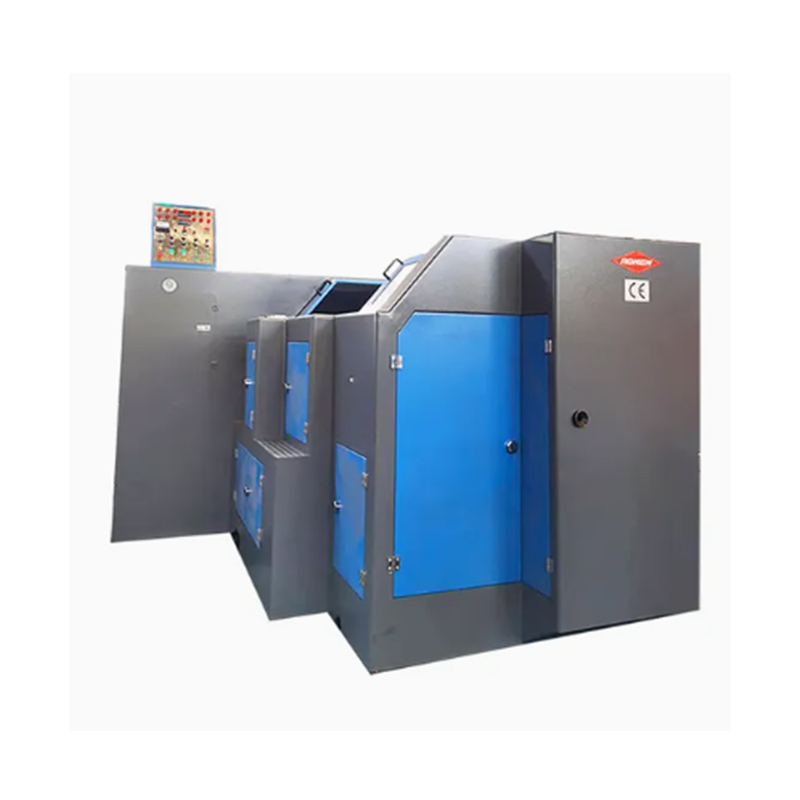

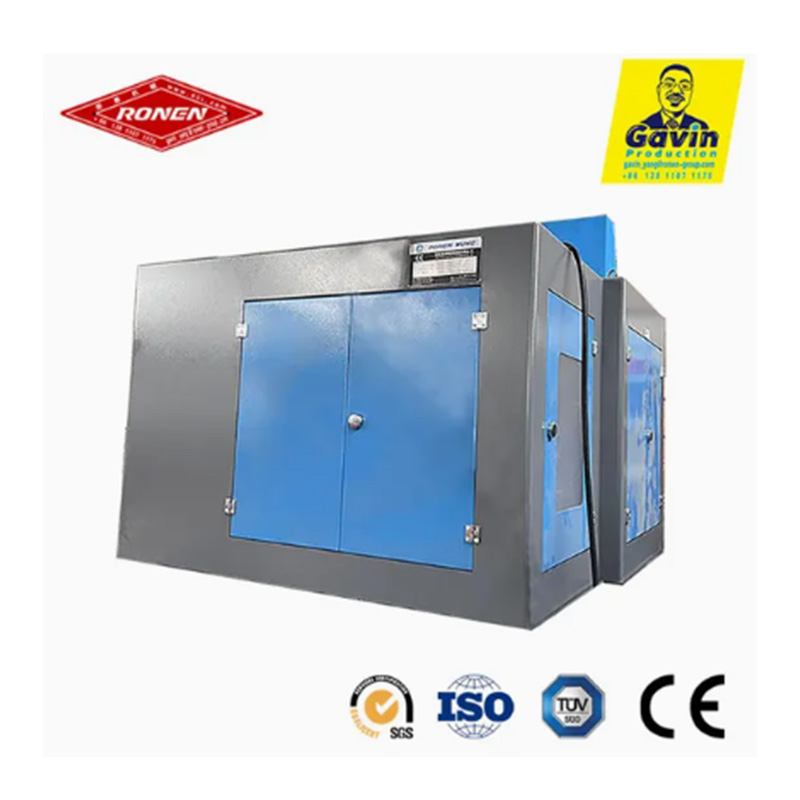

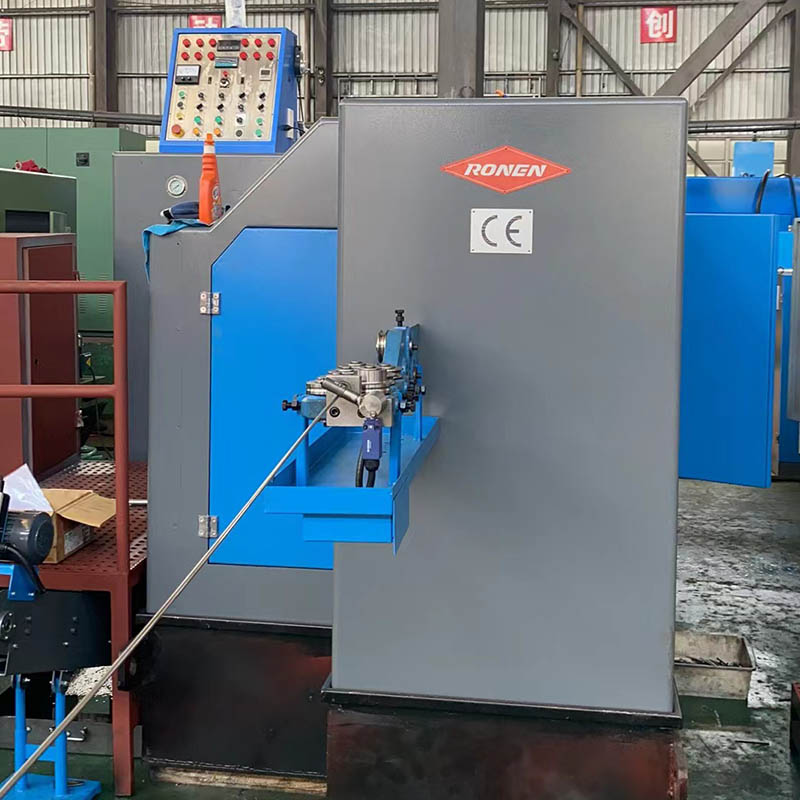

రోనెన్ ®3 డై 3 స్టేషన్ బోల్ట్ మాజీ బోల్ట్‌ను మూడు దశల్లో ఖాళీగా ఏర్పరుస్తుంది: మొదటి డై వైర్‌ను సాగదీస్తుంది, రెండవ డై తలను ఆకృతి చేస్తుంది మరియు మూడవ డై అదనపు భాగాలను ట్రిమ్ చేస్తుంది. అచ్చు కొలతలు సెట్ చేయబడిన తర్వాత, యంత్రం స్వయంచాలకంగా పని చేస్తుంది, ఇది తయారీదారులు ఉత్పత్తి సామర్థ్యాన్ని పెంచడంలో మరియు స్థిరమైన బోల్ట్ నాణ్యతను నిర్ధారించడంలో సహాయపడే కీలక ప్రయోజనం.
3 డై 3 స్టేషన్ బోల్ట్ మాజీ మూడు సెట్ల అచ్చులను మరియు మూడు వరుస వర్కింగ్ స్టేషన్‌లను ఉపయోగించి మెటల్ వైర్‌ను బోల్ట్ బ్లాంక్స్‌గా చల్లబరుస్తుంది. వేగం మితంగా ఉంటుంది, మధ్య తరహా ఆర్డర్‌లు ఉన్న కర్మాగారాలకు మరియు నాణ్యత కోసం నిర్దిష్ట అవసరాలు ఉన్న వాటికి అనుకూలంగా ఉంటుంది.
3 డై 3 స్టేషన్ బోల్ట్ మాజీ అనేది మూడు విభిన్న ప్రక్రియల ద్వారా బోల్ట్ హెడ్‌లను రూపొందించే కోల్డ్ హెడ్డింగ్ మెషిన్. కట్ వైర్ ఖాళీలు వరుసగా మూడు వేర్వేరు అచ్చుల ద్వారా తెలియజేయబడతాయి. ప్రతి స్టేషన్‌లో, ఒక నిర్దిష్ట పంచ్ ఖాళీని ప్రభావితం చేస్తుంది, క్రమంగా దానిని శీర్షిక చేస్తుంది మరియు ఆకృతి చేస్తుంది. మూడు-దశల ప్రక్రియ పూర్తి నిర్మాణం మరియు మంచి ఆకృతితో బోల్ట్ హెడ్‌లను ఉత్పత్తి చేస్తుంది.
3 డై 3 స్టేషన్ బోల్ట్ మాజీ యొక్క మొదటి స్టేషన్‌లో, కత్తిరించిన ఖాళీలు పంచ్ ద్వారా నొక్కబడతాయి. ఈ ప్రారంభ నొక్కడం అప్‌సెట్టింగ్ ప్రక్రియను ప్రారంభిస్తుంది, ఖాళీ యొక్క ఒక చివర లోహాన్ని సేకరిస్తుంది. ఇది ఒక ప్రాథమిక వృత్తాకార ముందుగా నిర్మించిన ఆకారాన్ని ఏర్పరుస్తుంది, తదుపరి స్టేషన్లలో మరింత ఖచ్చితమైన ఆకృతి కోసం సిద్ధం చేస్తుంది. లోహం యొక్క సాధారణ ప్రవాహానికి ఈ దశ కీలకమైనది.
బోల్ట్ ఫార్మర్ యొక్క మూడవ మరియు ఆఖరి స్టేషన్, ఇక్కడ ఫైన్ ప్రాసెసింగ్ పంచ్ ఖచ్చితమైన అచ్చు కుహరాన్ని పూర్తిగా పూరించడానికి మెటల్‌ను బలవంతం చేస్తుంది. ఇది షట్కోణ తల లేదా వాషర్ హెడ్ యొక్క పూర్తి ఆకారం వంటి పూర్తి కొలతలు మరియు విభిన్న లక్షణాలతో కూడిన బోల్ట్ పూర్తి తలకి దారి తీస్తుంది.
| మోడల్ | యూనిట్ | RNBF-63S | RNBF-83S | RNBF-83SL | RNBF-103S | RNBF-103L | RNBF-133S | RNBF-133SL | RNBF-133L |
| ఫోర్జింగ్ స్టేషన్ | నం. | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 |
| ఫోర్జింగ్ ఫోర్స్ | కేజీఎఫ్ | 35.000 | 60.000 | 60.000 | 80.000 | 80.000 | 115.000 | 115.000 | 120.000 |
| మాక్స్.కట్-ఆఫ్ డయా | మి.మీ | Ø8 |
Ø10 |
Ø10 |
Ø12 |
Ø12 |
Ø15 |
Ø15 |
Ø15 |
| గరిష్టంగా కట్-ఆఫ్ పొడవు | మి.మీ | 80 | 80 | 115 | 135 | 185 | 145 | 190 | 265 |
| అవుట్‌పన్ రేటు | pcs/నిమి | 150-240 | 130-200 | 120-190 | 100-160 | 85-140 | 90-160 | 80-120 | 60-100 |
| P.K.O.స్ట్రోక్ | మి.మీ | 12 | 15 | 18 | 30 | 30 | 30 | 40 | 40 |
| K.O.స్ట్రోక్ | మి.మీ | 70 | 70 | 92 | 118 | 160 | 110 | 175 | 225 |
| ప్రధాన రామ్ స్ట్రోక్ | మి.మీ | 110 | 110 | 160 | 190 | 262 | 190 | 270 | 380 |
| ప్రధాన మోటార్ శక్తి | Kw | 11 | 15 | 18.5 | 22 | 22 | 30 | 37 | 37 |
| మొత్తం మసకబారడం. ఆఫ్ కట్ ఆఫ్ డై | మి.మీ | Ø30x45L |
Ø35x50L |
Ø35x50L |
Ø45x59L |
Ø45x59L |
Ø63x69L |
Ø63x69L |
Ø63x69L |
| ఓవరాల్ dims.of punch die | మి.మీ | Ø40x90L |
Ø45x90L |
Ø45x125L |
Ø53x115L |
Ø53x115L |
Ø60x130L |
Ø60x130L |
Ø60x229L |
| మెయిన్ డై యొక్క మొత్తం మసకబారుతుంది | మి.మీ | Ø50x85L |
Ø60x85L |
Ø60x130L |
Ø75x135L |
Ø75x185L |
Ø86x135L |
Ø86x190L |
Ø86x305L |
| డై పిచ్ | మి.మీ | 60 | 70 | 70 | 90 | 94 | 110 | 110 | 110 |
| సుమారు.బరువు | టన్ను | 6.5 | 11.5 | 12 | 15 | 19.5 | 20 | 26 | 31 |
| వర్తించే బోల్ట్ డయా | మి.మీ | 3-6 | 5-8 | 6-10 | 6-10 | 8-12.7 | 8-12.7 | 8-12.7 | 8-12.7 |
| షాంక్ పొడవు ఖాళీ | మి.మీ | 10-65 | 10-65 | 15-90 | 15-110 | 20-152 | 20-100 | 20-160 | 50-220 |
| మొత్తం మసకబారుతుంది | మి.మీ | 5300*2900*2300 | 6000*3100*2500 | 6500*3100*2500 | 7400*3500*2800 | 9000*3400*2900 | 7400*3500*2800 | 10000*3690*2900 | 10000*3690*3000 |
3 డై 3 స్టేషన్ బోల్ట్ ఫార్మర్ యొక్క లక్షణం ఏమిటంటే అచ్చులు స్వతంత్రంగా ఉంటాయి మరియు డీబగ్గింగ్ ప్రక్రియ సులభం. మూడు సెట్ల అచ్చులు విడిగా వ్యవస్థాపించబడ్డాయి. వాటిలో ఏదైనా అరిగిపోయినట్లయితే, దానిని మాత్రమే భర్తీ చేయండి. ప్రతి వర్క్‌స్టేషన్ వద్ద ఒత్తిడిని ఒక్కొక్కటిగా సర్దుబాటు చేయవచ్చు. యంత్రం శరీరం భారీగా లేదు, మరియు ఒక సాధారణ వర్క్‌షాప్ యొక్క అంతస్తును పునాదిగా చేయవలసిన అవసరం లేదు.
